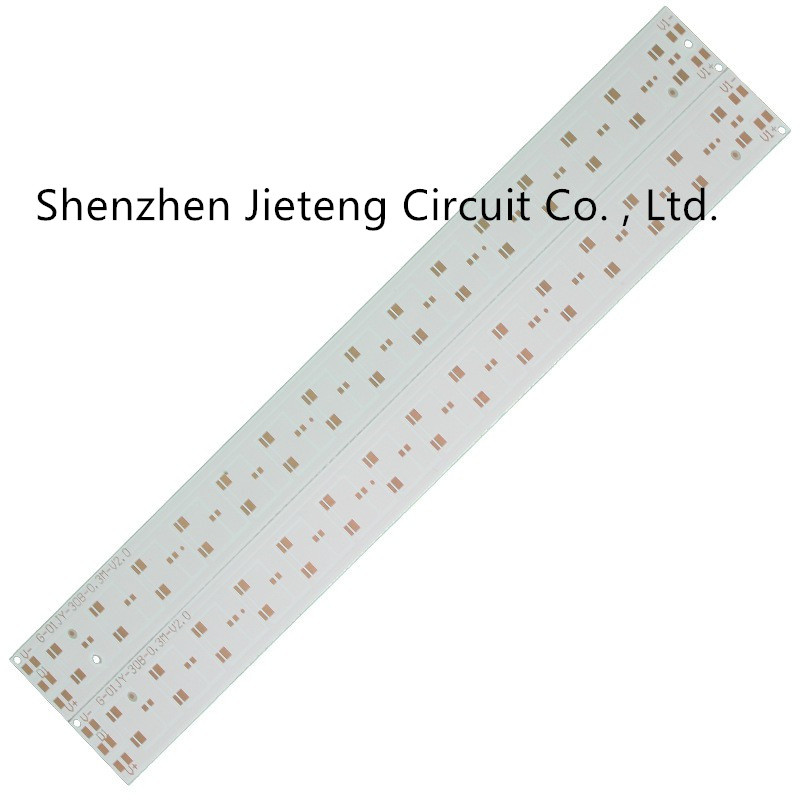

Доска PCB СИД обслуживания SMD собрания TG FR4 SMT импеданса высокая

  • Impedance High TG FR4 SMT Assembly Service SMD LED PCB Board
Место происхождения Гуандун, Китай
Фирменное наименование JIETENG
Сертификация ISO/TS16949/RoHS/TS16949
Номер модели pcba
Количество мин заказа Могущий быть предметом переговоров
Цена negotiable
Упаковывая детали Упаковка вакуума и упаковка коробки
Время доставки 5-10 дней для доставки
Условия оплаты Могущий быть предметом переговоров
Поставка способности 15000 квадратных метров/квадратных метры в месяц

Свяжитесь со мной для бесплатных образцов и купонов.

whatsapp:0086 18588475571

Вичат: 0086 18588475571

Скайп: sales10@aixton.com

Если у вас есть какие-либо проблемы, мы предоставляем 24-часовую онлайн-помощь.

x
Подробная информация о продукте
Функция Собирать Размер печатной платы 330х50-250мм
Емкость питателя 42/84 слотов (варианта) Скорость 26000chips/h
Выделить

Обслуживание собрания импеданса SMT

,

Обслуживание собрания FR4 SMT

,

Smd FR4 привело доску pcb
Оставьте сообщение
Характер продукции

Монтажная плата PCB похоронила материнская плата монтажной платы ключа доски импеданса монтажной платы СИД доски глухого отверстия военная

Необходимые детали
Номер модели:: PCB
Тип:
Изготовитель PCB PCBA
Место происхождения:
Гуандун, Китай
Фирменное наименование:
Изготовитель монтажной платы PCB
Тип поставщика:
Собрание PCB и SMT
Слоистые материалы:
FR4, высокий TG FR4, высокочастотный, квасцы, FPC
Количество слоев:
1-48
Толщина доски:
Одиночный/двойник: 0.008±0.004»
Испытание PCBA:
Рентгеновский снимок, тест AOI, функциональный тест
MOQ:
ОТСУТСТВИЕ MOQ (1pcs)
План PCB:
Квадрат, круг, незаконный (с джигами)
Подсистема:
Пластмасса, металл, экран
Минимальные линия/космос:
0.075/0.075mm
Сертификат:
IATF16949, ISO13485, ISO9001
Пакет:
QFN, BGA, SSOP, PLCC, LGA

Статья Описание Возможность
Слоистые материалы FR4, высокий TG FR4, высокочастотный, квасцы, FPC
Вырезывание доски Количество слоев 1-48
Min.thickness для внутренних слоев
(Толщина Cu исключена)		 0,003" (0.07mm)
Толщина доски Стандарт (0.1-4mm±10%)
MIN. Одиночный/двойник: 0.008±0.004»
4layer: 0.01±0.008»
8layer: 0.01±0.008»
Смычок и извив отсутствие больше чем 7/1000
Медный вес Наружный вес Cu 0.5-4 0z
Внутренний вес Cu 0.5-3 0z
Сверлить Минимальный размер 0,0078" (0.2mm)
Отступление сверла ″ ±0.002 (0.05mm)
Допуск на диаметр отверстия PTH ″ ±0.002 (0.005mm)
Допуск на диаметр отверстия NPTH ″ ±0.002 (0.005mm)
Маска припоя Цвет Зеленый, белый, черный, красный, голубой…
Минимальное clearanace маски припоя 0,003 ″ (0.07mm)
Толщина (0.012*0.017mm)
Silkscreen Цвет белый, черный, желтый, голубой…
Минимальный размер 0,006 ″ (0.15mm)
Компонентный поиск Да
Допуск PCB ±5%
Максимальный размер доски финиша 700*460mm
MOQ ОТСУТСТВИЕ MOQ (1pcs)
Поверхностный финиш HASL, ENIG, серебр погружения, олово погружения, OSP…
План PCB Квадрат, круг, незаконный (с джигами)
Пакет QFN, BGA, SSOP, PLCC, LGA
Подсистема Пластмасса, металл, экран
Минимальные линия/космос 0.075/0.075mm

Доска PCB СИД обслуживания SMD собрания TG FR4 SMT импеданса высокая 0
