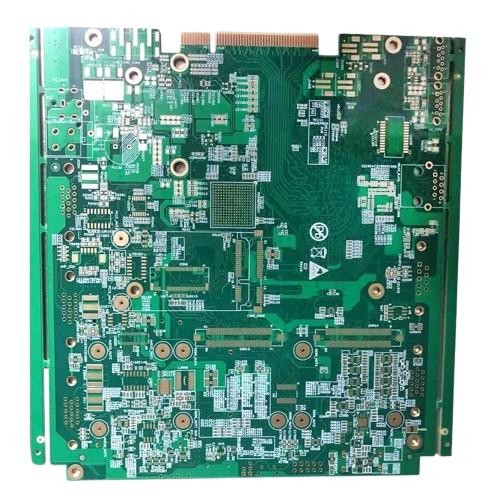

1.5 мм многослойный литий батарейный ПКБ доска медь толщина 2 унции
| Place of Origin | China Shen |
|---|---|
| Фирменное наименование | JIETENG |
| Сертификация | UL ROHS IATF16949 |
| Model Number | PCB Board Assembly |
| Количество мин заказа | обсуждаемый |
| Цена | 2-9.9USD/piece |
| Упаковывая детали | Пустая коробка, вакуум наполненный |
| Время доставки | 8-11 рабочих дней |
| Условия оплаты | T/T, Western Union, |
| Поставка способности | 10000 штук/день |
Свяжитесь со мной для бесплатных образцов и купонов.
whatsapp:0086 18588475571
Вичат: 0086 18588475571
Скайп: sales10@aixton.com
Если у вас есть какие-либо проблемы, мы предоставляем 24-часовую онлайн-помощь.
xПодробная информация о продукте
| Толщина доски | 1.5 мм | Минимальный размер отверстия | 0.15 мм |
|---|---|---|---|
| Тип сборки | SMT, через отверстие, смешанное | Поверхностная отделка | HASL, ENIG, OSP |
| Материал | KB, IT180, без галогена | Толщина меди | 2oz |
| Цвет шелковой ширмы | Белый, без галогена | Минимальная линия ширина/космос | 4мил/4мл |
| Выделить | 2 унции многослойной платы ПКБ,Литийная батарея PCB-карта,1.5мм многослойная плата ПКБ |
||
Характер продукции
Описание продукта:
Наша сборка PCB обеспечивает хорошую производительность для продуктов мощного типа, мы предлагаем различные отделки поверхности, включая HASL, ENIG и OSP, чтобы обеспечить гибкость для клиентов,и наши варианты медной толщины варьируются от 2 унций до 8 унций для обеспечения высокого качества проводимости для продуктов.
У нас есть опытная команда экспертов для удовлетворения конкретных потребностей клиентов в высококачественных продуктах сборки ПКБ, таких как SMT, через отверстия и гибридные,При этом мы стремимся предоставить лучший сервис нашим клиентам.Наши конкурентоспособные цены и быстрое время обработки гарантируют, что наши клиенты смогут выполнить сроки реализации своих проектов.
Применение:
Продукты сборки печатных плат подходят для различных электронных устройств, которые требуют передовой технологии сборки печатных плат.
Потребительская электроника: такие устройства, как смартфоны, ноутбуки и т.д.
Промышленная электроника: такие как системы управления, оборудование автоматизации и т.д.
Медицинская электроника: такие как медицинские мониторы, диагностическое оборудование и т.д.
Автомобильная электроника: такие как автомобильные навигационные системы, развлекательные системы и т.д.
Процесс сборки ПХБ-карты включает следующие этапы:
Проектирование: создание дизайна платы с помощью специализированного программного обеспечения.
Производство: создание фактической платы с использованием специализированного оборудования и технологий.
Сборка: сборка электронных компонентов на плату с использованием передовых методов сборки, таких как SMT, через отверстие и смешанные типы сборки.
Испытание: Испытание готового продукта с целью убедиться, что он соответствует требованиям спецификаций и стандартов.
Производственный процесс PCBA: Этот процесс включает в себя единый производственный процесс для изделий сборки печатных плат.
Часто задаваемые вопросы
В. Какая информация нужна производителям ПКБ?
A: Файлы Гербера и технические требования, такие как материал ПКБ, толщина, медная поверхность, цвет маски и шелковой экрана и т.д.)
Q2. Какие форматы файлов принимаются для производства ПХБ?
Ответ: Файлы Gerber: Файлы CAM350 PCB: Protel 99SE, PADS, CAD, Altium Designer.
Вопрос 3: Сколько стоит доставка?
Ответ: стоимость доставки зависит от пункта назначения, веса и размера упаковки товара. Пожалуйста, сообщите нам, если вам нужно, чтобы мы дали вам цитату.
