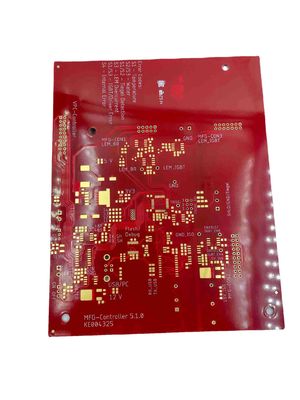

Неправильная форма разнослоистого собрания PCB прототипа изготовленная на заказ прямоугольная

  • Multilayer Prototype PCB Assembly Custom Rectangular Irregular Shape
Место происхождения Гуандун, Китай
Фирменное наименование JIETENG
Сертификация ISO/TS16949/RoHS/TS16949
Номер модели PCB
Количество мин заказа Могущий быть предметом переговоров
Цена negotiable
Упаковывая детали Внутренняя упаковка вакуума, наружная стандартная коробка
Время доставки 5-8 дней для доставки
Условия оплаты Могущий быть предметом переговоров
Поставка способности 150000 квадратных метров/квадратных метры в год

Свяжитесь со мной для бесплатных образцов и купонов.

whatsapp:0086 18588475571

Вичат: 0086 18588475571

Скайп: sales10@aixton.com

Если у вас есть какие-либо проблемы, мы предоставляем 24-часовую онлайн-помощь.

x
Подробная информация о продукте
Выделить

Разнослоистое собрание PCB прототипа

,

Прямоугольное собрание PCB прототипа

,

Незаконная разнослоистая монтажная плата
Оставьте сообщение
Характер продукции

Изготовленная на заказ разнослоистая монтажная плата обрабатывая потребности предусмотреть научные исследования и разработки дизайна

Необходимые детали
Номер модели:
PCB-10
Тип:
pcba бытовой электроники
Место происхождения:
Гуандун, Китай
Фирменное наименование:
JIETENG
Тип поставщика:
Customisation
Медная толщина:
2 OZ, 1oz
Слои:
4layers
Основное вещество:
FR4
Толщина доски:
1.6mm
Минимальн Отверстие Размер:
0.25mm
MIN. линия ширина:
3mil
Минимальный интервал между строками:
0,003"
Поверхностная отделка:
HASL
Материал:
FR4

Слой 1~64 слоя
Материал FR4, CEM1, CEM3, высота TG, Rogers, F4B, Taconic, FR1, FR2, 94V0, алюминий
Производственная мощность 30000 ㎡/months
Форма доски Прямоугольный, круглый, слоты, вырезы, сложный солдат нерегулярной армии
Вырезывание доски Ножницы, Плат-направленный против утонутый V-счет,
Толщина доски 0.2~8.0mm, гибкий трубопровод 0.1-0.25mm
Медный вес 0.5oZ~12oZ
Маска припоя Двухсторонний зеленый etc LPI, красных, белых, желтых, голубых, черных, пурпурных. Маска припоя
Шелковая ширма Двухсторонний или Одно-вставать на сторону в белом, желтом, черном etc
Минимальная линия ширина/космос 0.08mm/3mil
Максимальные размеры доски 25.6inch*43.3inch или 650mm*1100mm
Минимальный диаметр буровой скважины 0.1mm
Минимальный диаметр буровой скважины лазера 0.075mm
Поверхностный финиш HASL, ENIG, олово погружения, серебр погружения, OSP, ENEPIG etc
Toleranc толщины доски ± 10%
Минимальная ширина слота 0,12", 3.0mm, или 120mils
глубина V-счета 20-25% толщины доски
Толщина стены PTH >0.025mm
Допуск Dia отверстия PTH ±0.076mm
Не допуск Dia отверстия PTH ±0.05mm
Отступление положения отверстия ±0.076mm
Отверстия раковины Да
Стандарт качества IPC-A600F/MIL-STD-105D
Формат файла дизайна DXF Gerber RS-274X, 274D, орла и AutoCAD, DWG
