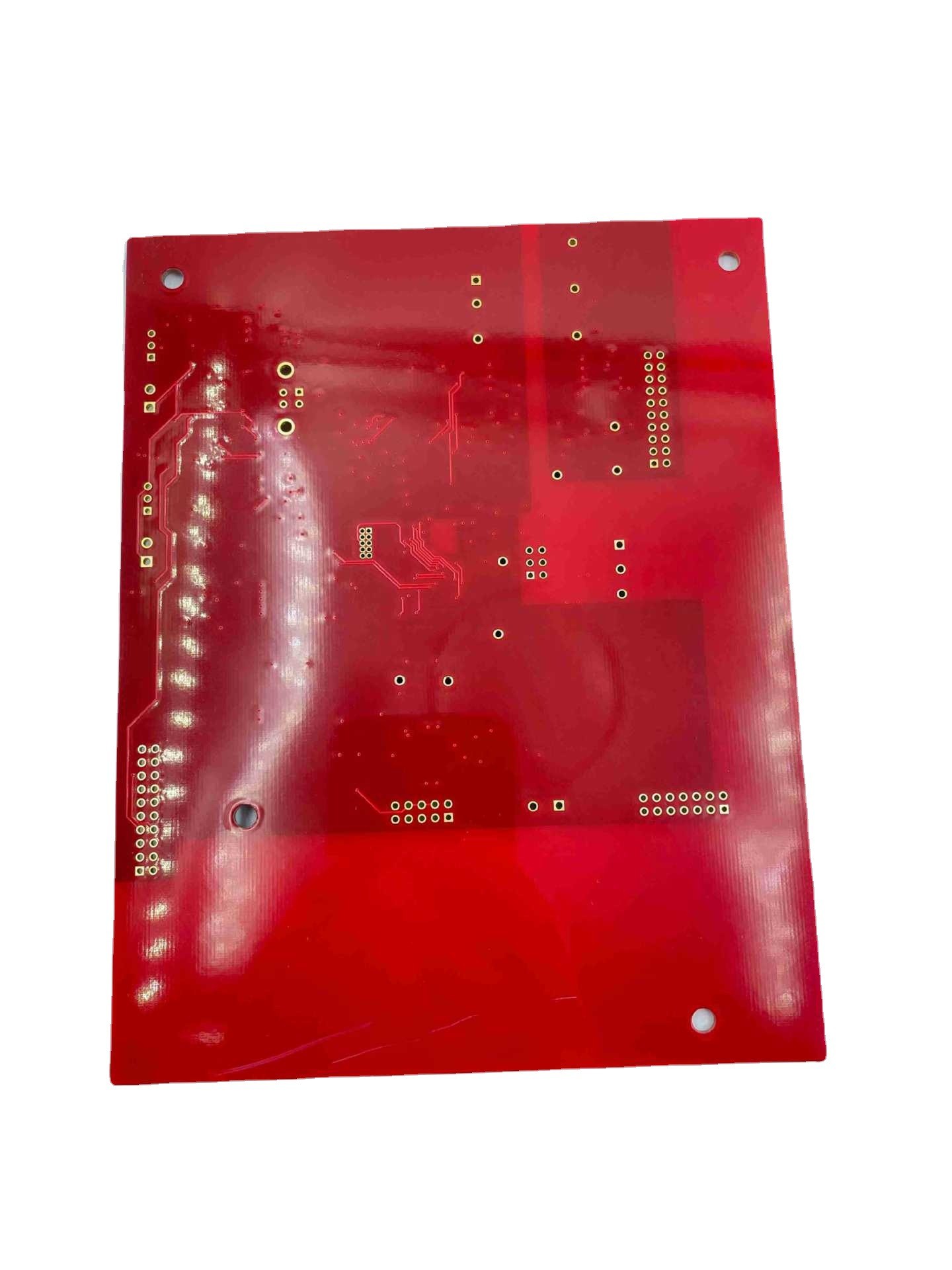

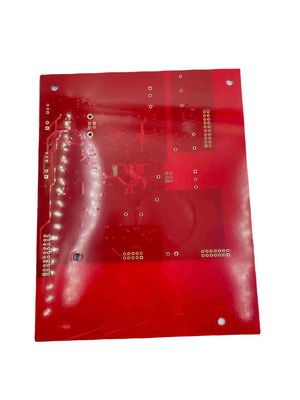

HASL отделывают поверхность финиш FR4 толщина 8OZ меди доски PCB 6 слоев
| Место происхождения | КИТАЙ |
|---|---|
| Фирменное наименование | JIETENG |
| Сертификация | ISO/TS16949/RoHS/TS16949 |
| Номер модели | FR4 |
| Количество мин заказа | Могущий быть предметом переговоров |
| Цена | negotiable |
| Упаковывая детали | Пустая коробка, вакуум наполненный |
| Время доставки | 5-8 рабочий день |
| Условия оплаты | Могущий быть предметом переговоров |
| Поставка способности | 360000 квадратных метров/год |
Свяжитесь со мной для бесплатных образцов и купонов.
whatsapp:0086 18588475571
Вичат: 0086 18588475571
Скайп: sales10@aixton.com
Если у вас есть какие-либо проблемы, мы предоставляем 24-часовую онлайн-помощь.
xПодробная информация о продукте
| Толщина доски | 3.0mm | Медная толщина | 8oz |
|---|---|---|---|
| Слой | 6Layer | Материал | FR4 |
| Минимальн Отверстие Размер | 0.2mm | MIN. интервал между строками | 0.1mm |
| MIN. линия ширина | 0.1mm | Название продукта | Гибридная монтажная плата |
| Цвет Silkscreen | Белый | Цвет маски припоя | Красный |
| Поверхностный финиш | HASL | ||
| Выделить | FR4 доска PCB 6 слоев,HASL доска PCB 6 слоев,8OZ доска PCB меди FR4 |
||
Характер продукции
6-слойная доска толщиной 3,0 мм, толщина меди 8 унций, олово для распыления
Плата имеет толщину 3,0 мм, что относительно толсто по сравнению со стандартными печатными платами.Для приложений с высоким потреблением тока или там, где требуется эффективное рассеивание тепла
Толщина меди 8 унций также относительно толстая, и она часто используется в приложениях, требующих высокой мощности или низкого сопротивления.
Плата имеет шесть слоев, что позволяет использовать более сложные конструкции схем и более высокую плотность компонентов.Шестислойная плата также может обеспечить лучшую целостность сигнала, поскольку она допускает больше вариантов маршрутизации и лучшее разделение между сигнальным и силовым уровнями.
Поверхностное напыление олова обеспечивает слой олова на медных дорожках, помогая защитить их от коррозии и окисления.Такая обработка поверхности также способствует хорошей паяемости, что важно для надежных паяных соединений.
Сочетание толстых плат, толстых медных слоев и покрытия оловом указывает на то, что плата предназначена для приложений с высокой мощностью, требующих низкого сопротивления и надежных паяных соединений.
| Элемент | способность |
| Базовый материал | FR-4, High TG FR-4, безгалогенный материал, CEM-3, CEM-1, PTFE, Rogers, Arlon, Taconic, алюминиевая основа, тефлон, PI и т. д. |
| Слои | 1-60 |
| Готовая внутренняя/внешняя толщина меди | 0,5-6 унций |
| Толщина готовой доски | 0,2-7,0 мм (≤0,2 мм требует проверки), ≤0,4 мм для HASL |
| Толщина доски≤1,0 мм: +/- 0,1 мм 1 Толщина платы> 2,0 мм: +/- 8% |
|
| Максимальный размер панели | ≤2сайдсПКБ: 600*1500мм Многослойная печатная плата: 500*1200 мм |
| Минимальная ширина/шаг проводника | Внутренние слои: ≥3/3 мил Внешние слои: ≥3,5/3,5 мил |
| Минимальный размер отверстия | Механическое отверстие: 0,15 мм Лазерное отверстие: 0,1 мм |
| Точность сверления: первое сверление Первое сверление: 1 мил Второе бурение: 4 мил |
|
| коробление | Толщина платы≤0,79 мм: β≤1,0% 0,80≤Толщина платы≤2,4 мм: β≤0,7% Толщина платы≥2,5 мм: β≤0,5% |
| Контролируемое сопротивление | +/- 5 % Ом (<50 Ом), +/- 10 % (≥ 50 Ом), ≥ 50 Ом +/- 5 % (требуется проверка) |
| Соотношение сторон | 15:01 |
| Мин. сварочное кольцо | 4мил |
| Мин. мост паяльной маски | ≥0,08 мм |
| Возможность подключения переходных отверстий | 0,2-0,8 мм |
| Допуск отверстия | ПТГ: +/-3 мил НПТХ: +/- 2 мил |
| Контурный профиль | Фрезерование / V-образный вырез / Мост / Отверстие для штампа |
| Цвет паяльной маски | Зеленый, желтый, черный, синий, красный, белый, матовый зеленый |
| Цвет метки компонента | белый, желтый, черный |
Shenzhen Jieteng Circuit Co., Ltd. является заслуживающим доверия и надежным производителем печатных плат, специализирующимся на предоставлении высококачественных печатных плат, отвечающих конкретным требованиям клиентов.Компания использует передовое производственное оборудование и технологии, а также имеет группу опытных инженеров и техников, которые тесно сотрудничают с клиентами, чтобы убедиться, что их печатные платы соответствуют их потребностям.
Помимо приверженности качеству, Jeton Circuits Co., Ltd. уделяет большое внимание обслуживанию клиентов.Компания тесно сотрудничает с клиентами, предоставляя индивидуальные решения и поддержку на протяжении всего процесса производства печатных плат, от проектирования до доставки.Это стремление к удовлетворению потребностей клиентов помогло компании стать авторитетным и надежным партнером для предприятий и организаций, которым требуются высококачественные печатные платы.
