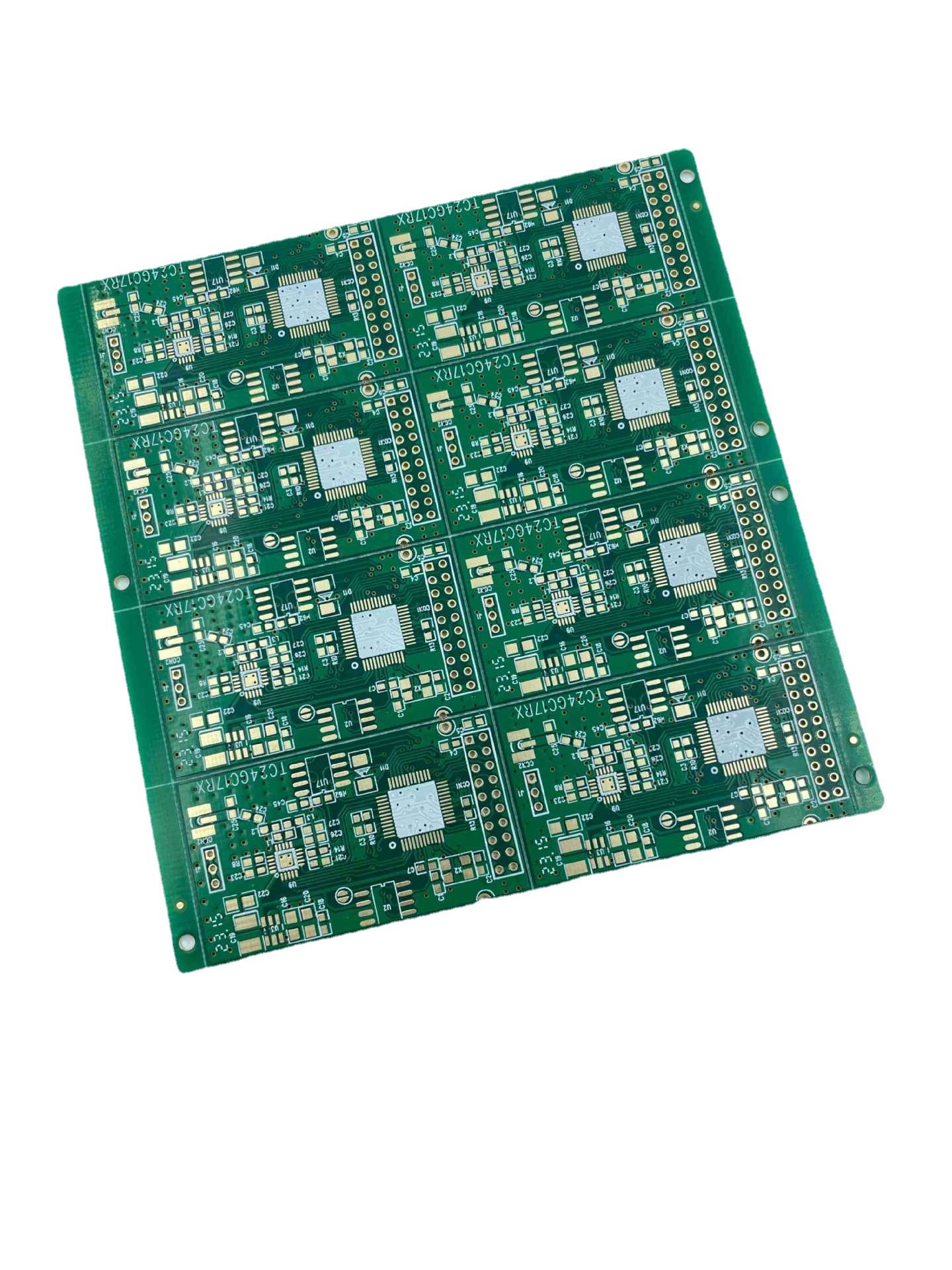

FR4 TG135 PCB 2 слоев, собрание PCB SMT ENIG 2u поверхностное 0.075mm
| Место происхождения | КИТАЙ |
|---|---|
| Фирменное наименование | JIETENG |
| Сертификация | ISO/TS16949/RoHS/TS16949 |
| Номер модели | FR4 |
| Количество мин заказа | Могущий быть предметом переговоров |
| Цена | negotiable |
| Упаковывая детали | Пустая коробка, вакуум наполненный |
| Время доставки | 5-8 рабочий день |
| Условия оплаты | Могущий быть предметом переговоров |
| Поставка способности | 150000 квадратных метров/год |
Свяжитесь со мной для бесплатных образцов и купонов.
whatsapp:0086 18588475571
Вичат: 0086 18588475571
Скайп: sales10@aixton.com
Если у вас есть какие-либо проблемы, мы предоставляем 24-часовую онлайн-помощь.
xПодробная информация о продукте
| Медная толщина | 1oz | Основное вещество | FR-4 |
|---|---|---|---|
| MIN. интервал между строками | 0.1mm | Маска припоя | Черная зеленая синь |
| Деталь | СИД PCBA OEM ODM | Применение | электронная игрушка |
| Выделить | FR4 TG135 PCB 2 слоев,ENIG PCB 2 слоев,собрание PCB SMT 0.075mm |
||
Характер продукции
FR4 TG135 2 поверхность 0.075mm PCB ENIG 2u слоя
FR4 TG135 материал субстрата используемый в изготовлении плат с печатным монтажом (PCBs). Своя температура стеклянного перехода (Tg) 135°C показывает что она может выдержать умеренные температуры во время деятельности без терять свои механическое или электрические свойства. PCB 2 слоев сделанный с материалом FR4 TG135 ссылается на PCB с 2 слоями материала субстрата и медных трассировок.
ENIG (Electroless золото погружения никеля) поверхностное покрытие приложенное для того чтобы омеднять трассировки и пусковые площадки на поверхности PCBs. Он включает депозировать слой никеля над медью, следовать слоем золота погружения. Это поверхностное покрытие обеспечивает превосходную защиту против оксидации и других форм корозии и часто использовано в применениях высоко-надежности.
Поверхность 2u ссылается на толщину слоя золота финиша ENIG. Поверхность 2u значит что слой золота погружения 2 микрона толст, который стандартная толщина для много финишей ENIG.
0,075 mm (75 микронов) ссылается на минимальную возможность следа/зазора PCB. Это значит что минимальное расстояние между 2 медными линиями на поверхности PCB 0.075mm, который показывает что PCB соответствующий для применений высокой плотности где космос на награде.
| Слой PCB | 2L | Материал PCB | FR4 |
| Медная толщина | 1/1/1/1OZ | Толщина PCB | 1.0MM |
| Минимальный размер отверстия | 0.2mm | След/зазор Min.PCB: | 3/3mil |
| Маска припоя PCB | Зеленый цвет | Silkscreen PCB | Белый |
| Поверхность PCB закончила | ENIG 2u | План PCB | Routing/V-CUT |
| Применение | электронная игрушка | ||
| Особенное требование: | небольшая линия космос и зазор: 3/3mil/min. через размер 0.15mm отверстия | ||
CO. цепи Шэньчжэня Jieteng, Ltd.
В виду того что совершала своя установка в 2009, оно к продукции монтажных плат PCB
