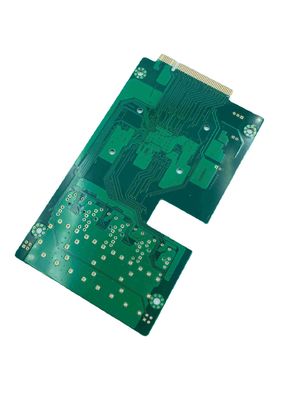

Прототип FR4 S1150G доски PCB импеданса золота погружения 8 слоев
| Место происхождения | КИТАЙ |
|---|---|
| Фирменное наименование | JIETENG |
| Сертификация | ISO/TS16949/RoHS/TS16949 |
| Номер модели | FR4 |
| Количество мин заказа | Могущий быть предметом переговоров |
| Цена | negotiable |
| Упаковывая детали | Пустая коробка, вакуум наполненный |
| Время доставки | 5-8 рабочий день |
| Условия оплаты | Могущий быть предметом переговоров |
| Поставка способности | 150000 квадратных метров/год |
Свяжитесь со мной для бесплатных образцов и купонов.
whatsapp:0086 18588475571
Вичат: 0086 18588475571
Скайп: sales10@aixton.com
Если у вас есть какие-либо проблемы, мы предоставляем 24-часовую онлайн-помощь.
xПодробная информация о продукте
| Основное вещество | FR-4 | Медная толщина | 1oz |
|---|---|---|---|
| Тип | Электронная доска | Цвет маски припоя | Зеленый цвет |
| Доска PCB толщиной | 1.6mm | Минимальная линия расстояние/космос | 4/4mil |
| Выделить | Прототип доски PCB золота погружения,Прототип доски PCB 8 слоев,Собрание доски PCB 1OZ |
||
Характер продукции
прототип FR4 S1150G доски PCB доски импеданса золота погружения 8-layer
монтажная плата PCB 8-layer
Возможность толщины PCB: Толщина PCB может выстроить в ряд от 0,2 до 4.0mm. Однако, доски более тонкие чем 0.2mm или толсто чем 4mm требуют обзора. Если толщина доски 0.6mm или, то PCB не может иметь финиш поверхности HASL.
Медная толщина: Минимальная толщина внутренних и наружных низкопробных слоев меди может достигнуть 0.3/0.5oz, максимальная толщина может достигнуть 3oz, и предварительный уровень может достигнуть 4-6oz.
Допуск загиба и извива: PCB имеет 0,075% допуска загиба и извива.
Минимальный размер отверстия: Минимальный размер отверстия PCB может быть 0.15mm, но досками с отверстиями более небольшими чем 0.15mm нужно быть расмотренным.
Наибольший диаметр сверления HDI минимальный: Размер PCB минимальный сверля 0.08-0.10mm.
Трассировка PCB/возможность зазора: Трассировка PCB/возможность зазора до 3mil (0.075mm).
Метод плана PCB: План PCB может использовать направлять, V-CUT или пробивать.
Возможность толщины маски припоя: PCBs может иметь стандартную толщину маски припоя 15-20um или наградную толщину 35um.
Минимальная возможность ширины моста маски припоя: Минимальная возможность ширины моста маски припоя 4 миллиона для зеленого цвета и 4,8 миллиона для других цветов.
Способность маски припоя заполняя: PCB может иметь наливные отверстия маски припоя с диаметром 0.1-0.5mm.
Цвет маски припоя: Маска припоя может быть зеленые, штейновые цвета зеленого цвета, голубых, штейновых голубые, черные, штейновые черные, желтые, красные, белые или другие.
Печатание шелковой ширмы PCB: Печатание шелковой ширмы PCB может быть бело, черный, или другие цвета можно выбрать согласно требованиям.
| Отсчеты слоя: | 8 слоев | Ламинат монтажной платы: | FR4 |
| Различная медная толщина: | 1/1/1/1OZ | Доска PCB толщиной: | 1.6MM |
| Самое небольшое механическое сверля отверстие: | 0,20 mm | Минимальная линия расстояние/космос: | 4/4mil |
| Цвет маски припоя: | Зеленый цвет KSM | Цвет сказаний: | Белый цвет |
| Поверхность PCB закончила: | Золото погружения | Профиль доски: | Филировать |
| Применение доски PCB: | промышленный контроль | ||
| Спрашивать особенное требование: | управление импеданса | ||
CO. цепи Шэньчжэня Jieteng, Ltd.
Специализировать в продукции различных типов монтажных плат PCB
