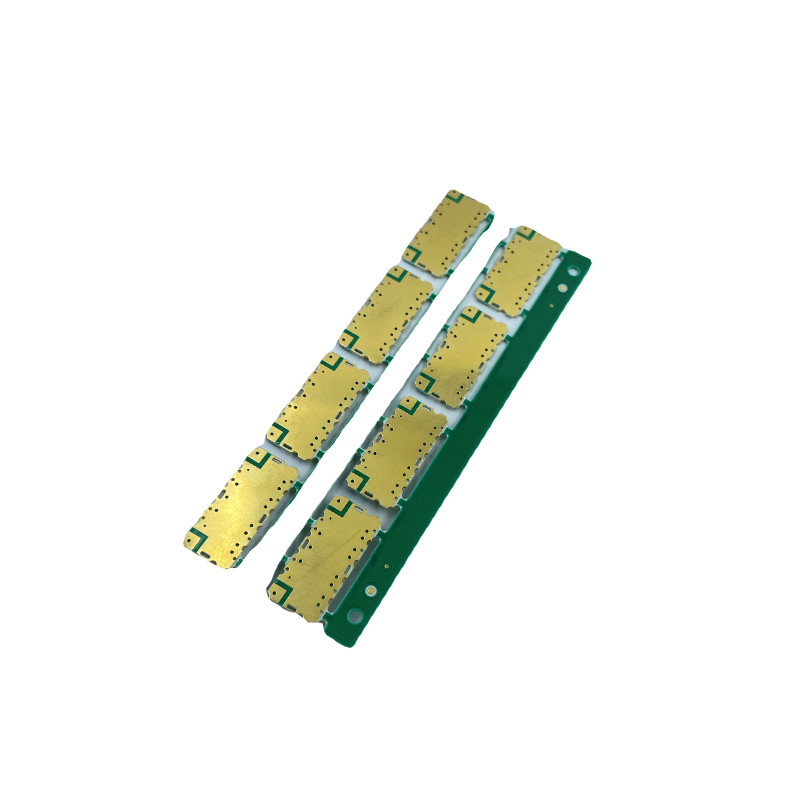

Монтажная плата будильника PCBA, собрание доски PCB толщины меди 1oz
| Место происхождения | Гуандун, Китай |
|---|---|
| Фирменное наименование | JIETENG |
| Сертификация | ISO/TS16949/RoHS/TS16949 |
| Номер модели | PCBA |
| Количество мин заказа | могущий быть предметом переговоров |
| Цена | negotiable |
| Упаковывая детали | Внутренняя упаковка вакуума, наружная стандартная коробка |
| Время доставки | 5-8 дней для доставки |
| Условия оплаты | могущий быть предметом переговоров |
| Поставка способности | 100000 квадратных метров/квадратных метры в год |
Свяжитесь со мной для бесплатных образцов и купонов.
whatsapp:0086 18588475571
Вичат: 0086 18588475571
Скайп: sales10@aixton.com
Если у вас есть какие-либо проблемы, мы предоставляем 24-часовую онлайн-помощь.
xПодробная информация о продукте
| Основное вещество | FR-4 | Медная толщина | 1oz |
|---|---|---|---|
| Минимальный интервал между строками | 0.1mm | Толщина доски | 1.6mm |
| Минимальная линия ширина | 0.2mm | Поверхностная отделка | ENIG, или можно подгонять |
| Выделить | Монтажная плата 1oz PCBA,Монтажная плата PCBA 0.1mm,Собрание доски PCB ENIG |
||
Характер продукции
Дизайна монтажной платы будильника PCBA фабрики оптовая продажа сразу преференциальная
| Возможность PCB JINHUA стандартная | |||
| Деталь | Процесс | Изготовляя возможность | Примечание |
| 1 | Поверхностная отделка | HASL, HASL ЕСЛИ, ENIG, плакировка пальцев золота, OSP, погружение Ag, Sn погружения, чернила углерода, peelable маска, vias штепсельной вилки со смолой |
|
| 2 | Толщина доски | 0,1 MM | 8,0 MM | |
| 3 | Слои | 1 | 32 l | |
| 4 | Материал | Бренд: KB, ITEQ, Shengyi, Huazheng, NanYa, CEM, Arlon, Rogers, тефлон, Polymide, Panasonic, алюминиевое основание, галоид свободный, Peters Soldermask, лента кэптона высокотемпературная, чернила Taiyo | |
| TG: низкий уровень к максимуму, TG135 к TG180; CTI: 175 до 600 | |||
| 5 | Размер доски | Максимальный размер доски: 650 x 1200 MM; Минимальный размер доски: 3*3 MM | |
| 6 | Внутренний слой | (1) кольцо линии: одиночное, который встали на сторону 4mil | Коэффициент сжатия: 10: 1 |
| (2) минимальная трассировка w/s для 1 OZ: 3 mil/2.6mil | Макс закончило медную толщину: 18/18 oz | ||
| (3) отверстие для того чтобы выровнять или проложить дистанционирование: минута 6mil | |||
| 7 | Сверлить | (1) размер отверстия минуты законченный: лазер 0.1mm механические 0.15mm | |
| (2) допуск размера отверстия PTH: ± 3 mil, допуск размера отверстия NPTH: ± 2 mil | допуск регистрации положения отверстия: ± 2 mil | ||
| (3) минимальный размер слота: 0,55 mm | |||
| 8 | Наружный слой | (1) 1oz: 3/3 mil, 2oz: 5/5 mil | Макс закончило медную толщину: 18/18 oz |
| 9 | Плакировка | (1) толщина 1-10 mil меди стены отверстия | |
| (2) 10:1 | |||
| 10 | Soldermask | (1) минимальный мост 4mil soldermaks | минимальная ПУСКОВАЯ ПЛОЩАДКА 20 mil |
| 11 | Silkscreen | Цвет: белый, черный, желтый, красный… etc. | Серийный номер, штрихкод, код QR |
| 12 | Профилировать | (1) допуск плана: ± 0.1mm | |
| (2) угол V-CUT: 30 градусов & 45 градусов | ширина V-отрезка минуты 75 MM | ||
| (3) глубина: Доска thickness≥1.2 mm остается thicknss: 1/3; Доска thickness≤1.2 mm, остается толщиной 20 mil (0,5 mm) |
V-отрезок минимального расстояния для того чтобы омеднять 0,4 MM | ||
| (4) скашивая угол/глубина: 20°/1.8 mm; 30° /1.0 mm; 45°/0.5 mm; допуск: ± 5°/± 0,2 mm | |||
| 13 | Смычок и извив | 1L≤1.0% 2L≤0.75% Multi layers≤0.75% | |
| 14 | Ежемесячное Capcity | 120 000 M2 | |
| Слой | Быстрый поворот/обычное время | Массовое производство |
| 2L | 24 дня hours/4-5 | 8-10 дней |
| 4L | 48 дней hours/6-7 | 10-12 дней |
| 6L | 72 дня hours/7-8 | 12-14 дней |
| 8L | 72 дня hours/8-10 | 16-18 дней |
| 10L | 96 дней hours/12-14 | 18-20 дней |
