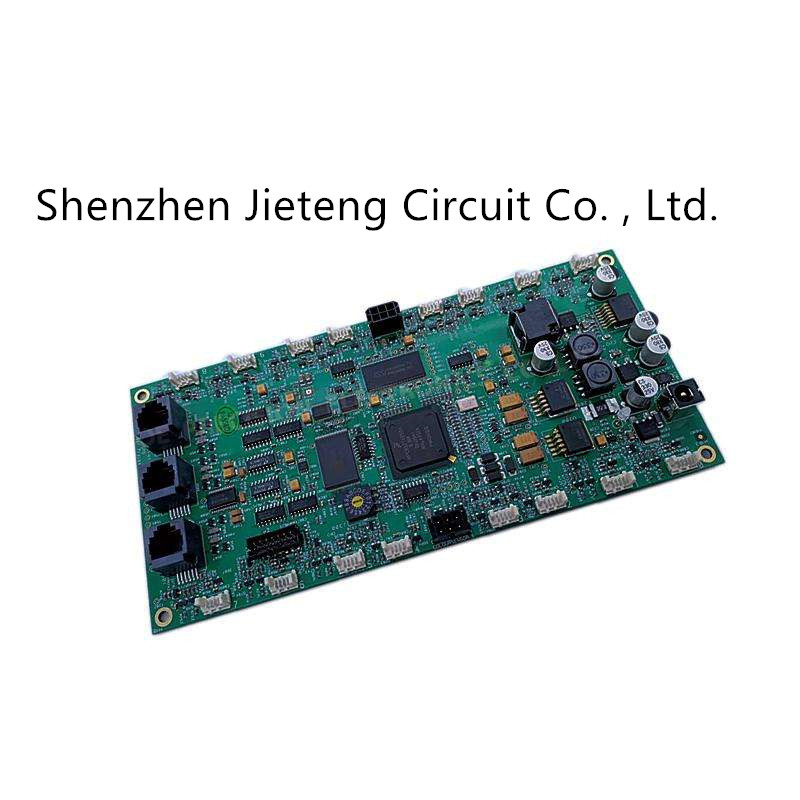

Собрание PCB платы с печатным монтажом OEM 18um-70um гибкое

  • OEM 18um-70um Flexible Printed Circuit Board PCB Assembly
  • OEM 18um-70um Flexible Printed Circuit Board PCB Assembly
Место происхождения Гуандун, Китай
Фирменное наименование JIETENG
Сертификация ISO/TS16949/RoHS/TS16949
Номер модели Rogers FR4
Количество мин заказа Могущий быть предметом переговоров
Цена negotiable
Упаковывая детали Упаковка вакуума в пустых коробках
Время доставки 5-8 доставка дней
Условия оплаты Могущий быть предметом переговоров
Поставка способности 150000 квадратных метров/квадратных метры в год

Свяжитесь со мной для бесплатных образцов и купонов.

whatsapp:0086 18588475571

Вичат: 0086 18588475571

Скайп: sales10@aixton.com

Если у вас есть какие-либо проблемы, мы предоставляем 24-часовую онлайн-помощь.

x
Подробная информация о продукте
Толщина доски 1.6mm Основное вещество CEM-1
Минимальный интервал между строками 0.2mm Цвет паяльной маски зеленый
Служба тестирования Электронный тест Стандарт Pcb ИПК-А-610 Д
Выделить

гибкая плата с печатным монтажом 18um

,

гибкая плата с печатным монтажом 70um

,

собрание напечатанной цепи 18um
Оставьте сообщение
Характер продукции

Изготовители доски PCB собирают разнослоистые платы с печатным монтажом

Необходимые детали
Тип:
pcba бытовой электроники
Место происхождения:
Гуандун, Китай
Тип поставщика:
OEM/ODM
Медная толщина:
18-70um
Основное вещество::
FR4
Толщина::
0.4/0.6/0.8/1.0/1.2/1.6/2.0.
Самая небольшая апертура::
0,2 mm
Поверхностное покрытие::
OSP, олово, распыляя, плакировка золота

ПРОЕКТ
ПЕРЕРАБАТЫВАЮЩИЕ МОЩНОСТИ
ДЕТАЛЬНОЕ ОТРОСТЧАТОЕ ОБЪЯСНЕНИЕ
Номер слоя продукции
1~10 полов
Согласно документам дизайна, 1~10 слоев пефорированных плит можно сделать.
Максимальный размер
600x600mm
Размер слишком большой для того чтобы пройти машину V-отрезка ниже.
Минимальный размер
7x7mm
потребности 7mm быть расмотренным
Допуск контура
±0.15mm
допуск 0.15mm формы плиты V-отрезка
Спецификация толщины плиты
0.4~3.2mm
0.4/0.6/0.8/1.0/1.2/1.6/2.0.
Допуск толщины
±10%
Медное низложение, сопротивление припоя, распылять олова и другие процессы повлияют на толщину плиты.
Линия ширина предела
5mil (0.127mm)
Линия ширина больше чем 6mil (0.15mm) как можно больше.
Линия предела расстояние
5mil (0.127mm)
Интервал между строками будет больше чем 6mll (0.15mm) как можно больше.
Законченная медная толщина
1oz (35um)
1oz обычная стальная толщина, которую можно увеличить к 20z и 3oz.
Механический сверлить
0.25~6.3mm
0,25 минимальная апертура и 6,3 максимальная апертура.
Допуск на диаметр отверстия
± 0.075mm
Этот допуск внутри позволяемый квалифицированный ряд.
Минимальный характер
≥ 0.85mm высоты ширины ≥0.15mm/
Характеры слишком небольшие, которые могут привести к неоднозначности.
Расстояние от линии, который нужно сформировать
≥12mil (0.3mm)
Держите безопасное расстояние когда гонг или V-отрезок.
Сваривая тип сопротивления
Фоточувствительные чернила чернил/штейновых
Зеленое/голубое/белое/черное/красное/пурпурное масло
свободная от Дистанционировани головоломка
Omm
Во время пересылки верстки, промежуточный зазор 0.
Размеченная головоломка
1.5mm
Когда дистанционирование соединения чем 1.5mm, будет увеличено затруднение края гонга.

Собрание PCB платы с печатным монтажом OEM 18um-70um гибкое 0
