Монтажная плата импеданса точности JIETENG гибридная для наушника Bluetooth

Место происхождения Гуандун, Китай
Фирменное наименование JIETENG
Сертификация ISO/TS16949/RoHS/TS16949
Номер модели pcba
Количество мин заказа Могущий быть предметом переговоров
Цена negotiable
Упаковывая детали Стандартная экспортная картонная упаковка
Время доставки 5-10 дней для доставки
Условия оплаты Могущий быть предметом переговоров
Поставка способности 10000 часть/частей в pcba pcba недели время выполнения китайского быстрое 24 часа

Свяжитесь со мной для бесплатных образцов и купонов.

whatsapp:0086 18588475571

Вичат: 0086 18588475571

Скайп: sales10@aixton.com

Если у вас есть какие-либо проблемы, мы предоставляем 24-часовую онлайн-помощь.

x
Подробная информация о продукте
Эффективность SMT QFN Допуск отверстия PTH: +/-3mil NPTH: +/-2mil
Название продукта собрание pcba Материал FR4 /aluminum/CEM1
Выделить

Монтажная плата наушника гибридная

,

Монтажная плата JIETENG гибридная

,

Монтажная плата наушника Bluetooth

Оставьте сообщение
Характер продукции

PCB регистратора данных события, монтажная плата импеданса точности, шлемофон Bluetooth, монтажная плата радиотехнической схемы

Необходимые детали
Номер модели:
OEM/ODM
Тип:
pcba бытовой техники
Место происхождения:
Гуандун, Китай
Фирменное наименование:
JIETENG
Тип поставщика:
фабрика
Испытывать:
100% AOI/рентгеновский снимок/визуальный тест
Стандарт PCB:
Стандарт IPC-A-610 D/IPC-III
Сертификат:
ISO9001
Пересылка:
UPS TNT FEDERAL EXPRESS EMS DHL
Эффективность SMT:
QFN
Допуск на диаметр отверстия:
PTH: +/-3mil NPTH: +/-2mil
Пакет:
Пакет ESD
Название продукта:
собрание pcba
Обслуживание:
Одношаговое обслуживание
Материал:
FR4 /aluminum/CEM1

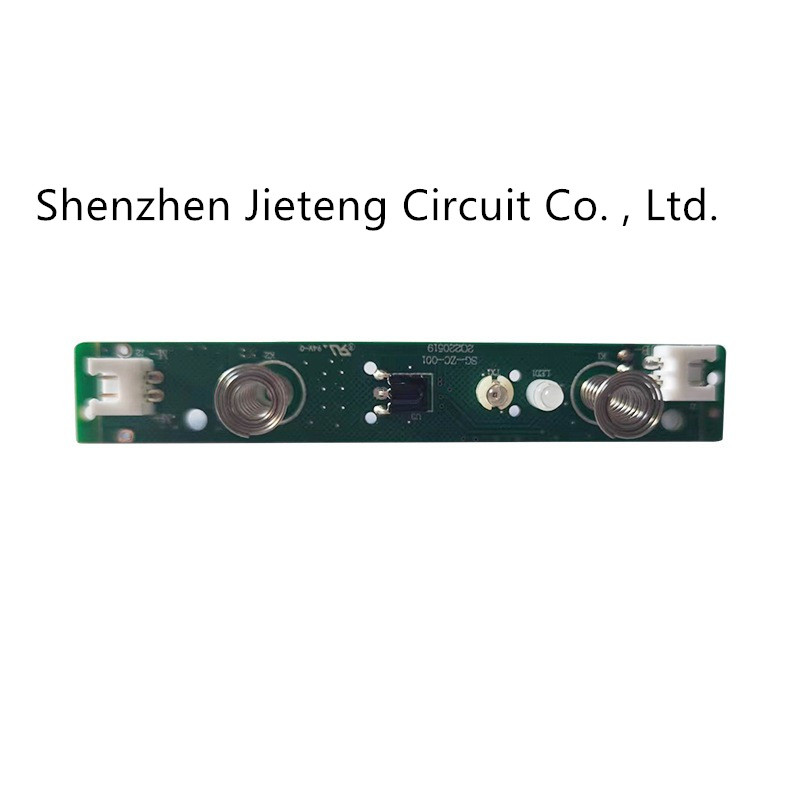

Монтажная плата импеданса точности JIETENG гибридная для наушника Bluetooth 0

Производительность технологического процесса FR-4
НЕТ Деталь Способность ремесла
1 Поверхностный финиш HASL, золото погружения, плакировка золота, OSP, олово погружения, etc
2 Слой 1-32 слоев
3 Ширина Min.Line 4mil
4 Космос Min.Line 4mil
5 Min.Space между пусковой площадкой, который нужно проложить 3mil
6 Диаметр Min.Hole 0.20mm
7 Диаметр пусковой площадки Min.Bonding 0.20mm
8 Max.Proportion толщины сверля отверстия и доски 1:10
9 Max.Size доски финиша 23inch*35inch
10 Звенел толщины ′ s доски финиша 0.21-3.2mm
11 Min.Thickness Soldermask 10um
12 Soldermask Зеленая, желтая, черная, белая, красная, прозрачная фоточувствительная маска припоя, Strippable маска припоя
13 Min.Linewidth Idents 4mil
14 Min.Height Idents 25mil
15 Цвет Шелк-экрана Белый, желтый, черный
16 Формат файла даты Файл Gerber и сверля файл, серия отчета, ПРОКЛАДЫВАЮТ 2000 серий, серию powerpcb, ODB++
17 E-испытание 100%E-Test: Высоковольтный испытывать
18 Материал для PCB Высокий материал TG: Высокий Frequence (ROGERS, ТЕФЛОН, TADONIC, ARLON): Материал Haloger свободный
19 Другой тест Испытывать импеданса, Resisitance испытывая, Microsection etc
20 Особенное технологическое требование Blind&Buried Vias и высокая медь толщины

Монтажная плата импеданса точности JIETENG гибридная для наушника Bluetooth 1
