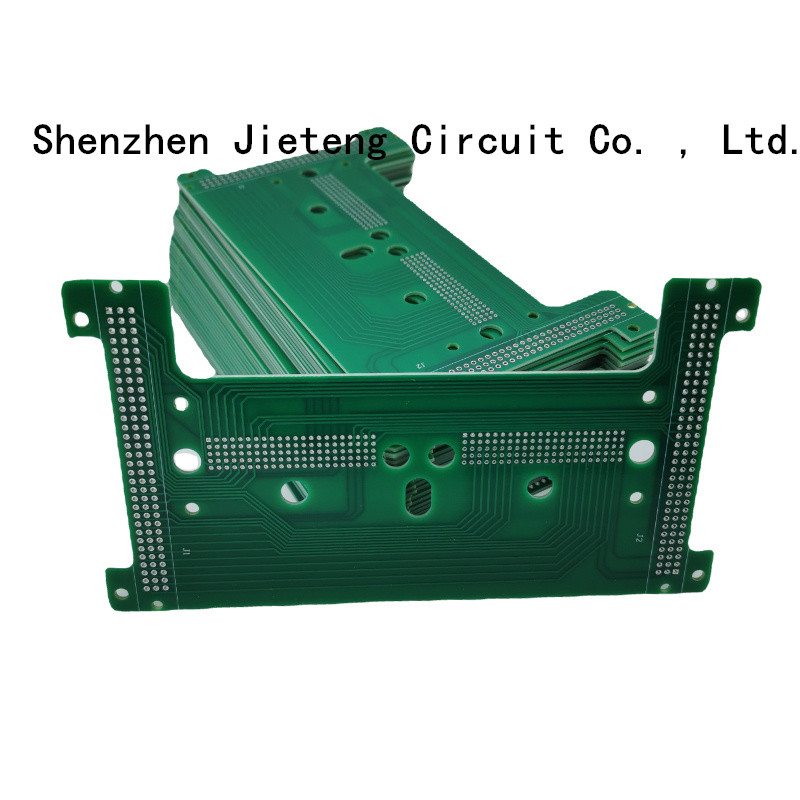

Толстый медный финиш собрания ENIPIG платы с печатным монтажом PCBA
| Место происхождения | Гуандун, Китай |
|---|---|
| Фирменное наименование | JIETENG |
| Сертификация | ISO/TS16949/RoHS/TS16949 |
| Номер модели | Rogers FR4 |
| Количество мин заказа | Могущий быть предметом переговоров |
| Цена | negotiable |
| Упаковывая детали | Упаковка вакуума в пустых коробках |
| Время доставки | 5-8 доставка дней |
| Условия оплаты | Могущий быть предметом переговоров |
| Поставка способности | 150000 квадратных метров/квадратных метры в год |
Свяжитесь со мной для бесплатных образцов и купонов.
whatsapp:0086 18588475571
Вичат: 0086 18588475571
Скайп: sales10@aixton.com
Если у вас есть какие-либо проблемы, мы предоставляем 24-часовую онлайн-помощь.
xПодробная информация о продукте
| Медная толщина | 1oz | Основное вещество | Rogers |
|---|---|---|---|
| Минимальный интервал между строками | 0.2mm | Минимальная линия ширина | 0,075 мм |
| Минимальный размер отверстия | 0.1mm | ||
| Выделить | Медное собрание платы с печатным монтажом pcba,Собрание платы с печатным монтажом pcba ENIPIG,Pcba монтажной платы ENIPIG |
||
Характер продукции
плита камеры слежения медной плиты 3OZ собрания платы с печатным монтажом толстая
Производство PCB
Как изготовитель PCB 14 лет в Китае, FASTPCB обеспечивает самые последние технологии платы с печатным монтажом и самые высококачественные стандарты для электронной промышленности. Вы можете доверить нам для того чтобы соотвествовать ваши, от небольшого тома к массовому производству все, что угодно самые простые доски PCB или самое сложное.
Многолетний опыт 20
Примите Stardard: IPC III, военный, автомобильный, Medcial, мы предлагаем вас расширили возможности PCB: Твердый PCB, гибкий, Тверд-гибкий трубопровод, доска HDI, высокий PCB TG
PCB прототипа до 48 слоев
Доска PCB изготовления до 56 слоев, сырье: Fr4, Rogers, Arlon, тефлон, Taconic, Nelco, Isola, керамическое, ядр металла
Массовое производство до 18 слоев
Процесс поверхности PCB поддержки: HASL-LF, ENIG, покрывая золото, олово погружения, серебр погружения, ENIPIG, OSP
Возможность производства PCB:
| Статья | Описание | Возможность |
| Слоистые материалы | FR4, высокий TG FR4, высокочастотный, квасцы, FPC | |
| Вырезывание доски | Количество слоев | 1-48 |
| Min.thickness для внутренних слоев (Толщина Cu исключена) |
0,003" (0.07mm) | |
| Толщина доски | Стандарт | (0.1-4mm±10%) |
| MIN. | Одиночный/двойник: 0.008±0.004» | |
| 4layer: 0.01±0.008» | ||
| 8layer: 0.01±0.008» | ||
| Смычок и извив | отсутствие больше чем 7/1000 | |
| Медный вес | Наружный вес Cu | 0.5-4 0z |
| Внутренний вес Cu | 0.5-3 0z | |
| Сверлить | Минимальный размер | 0,0078" (0.2mm) |
| Отступление сверла | ″ ±0.002 (0.05mm) | |
| Допуск на диаметр отверстия PTH | ″ ±0.002 (0.005mm) | |
| Допуск на диаметр отверстия NPTH | ″ ±0.002 (0.005mm) | |
| Маска припоя | Цвет | Зеленый, белый, черный, красный, голубой… |
| Минимальное clearanace маски припоя | 0,003 ″ (0.07mm) | |
| Толщина | (0.012*0.017mm) | |
| Silkscreen | Цвет | белый, черный, желтый, голубой… |
| Минимальный размер | 0,006 ″ (0.15mm) | |
| Компонентный поиск | Да | |
| Допуск PCB | ±5% | |
| Максимальный размер доски финиша | 700*460mm | |
| MOQ | ОТСУТСТВИЕ MOQ (1pcs) | |
| Поверхностный финиш | HASL, ENIG, серебр погружения, олово погружения, OSP… | |
| План PCB | Квадрат, круг, незаконный (с джигами) | |
| Пакет | QFN, BGA, SSOP, PLCC, LGA | |
| Подсистема | Пластмасса, металл, экран | |
| Минимальные линия/космос | 0.075/0.075mm | |
| Мы имеем профессиональную команду продаж доступную помочь вам с производством PCB, отправляем ваши файлы PCB (ФАЙЛ GERBER) для того чтобы получить свободную цитату теперь! |
УСЛУГА ПО КОНСТРУИРОВАНИЮ PCB
Дизайн PCB ссылается на схематический дизайн платы с печатным монтажом, которой нужно рассматривать план внешних соединений, оптимальный план внутренних электронных блоков, оптимальный план соединений металла и через отверстия, и других факторов. Превосходный дизайн PCB может сохранить цену производства, достигнуть хорошего представления цепи и представления тепловыделения. WINTAI TECH. совершает к рентабельным продуктам и услуга PCB, обеспечивая делать дизайна PCB, доски PCB, проверки PCB, заплату SMT, компонентные обслуживания, etc.
